国网变电室散热排风降噪综合大改造

文章出处：技术资讯网责任编辑admin 阅读量：发表时间：2021-10-20 13:09

赛为斯近期为国网某变电室提供噪声控制服务。此次项目为2个变电室内变电机组，由于现有散热系统不能使变压器所散发的热量快速排出变压器室，风机的布置方式使散热器所散发的热量向下和向上流动，没有足够的动力使热量通过变压器室墙壁百叶窗和楼顶排气扇排出，此次改造将采用新型散热器提高散热面积，更改原有风机布置方式并更换大功率风机（现有风机风量13500m3/h，更改后18000m3/h），同时改善散热器热量引排方式，在散热器外部加装引排风筒，通过风机吹风和抽排的方式将散热器热量排出变压器室。
本项目需考虑改造带来的噪声影响，消除噪声对附近人员、居民产生的不良影响，避免噪声不达标引起的各类问题。

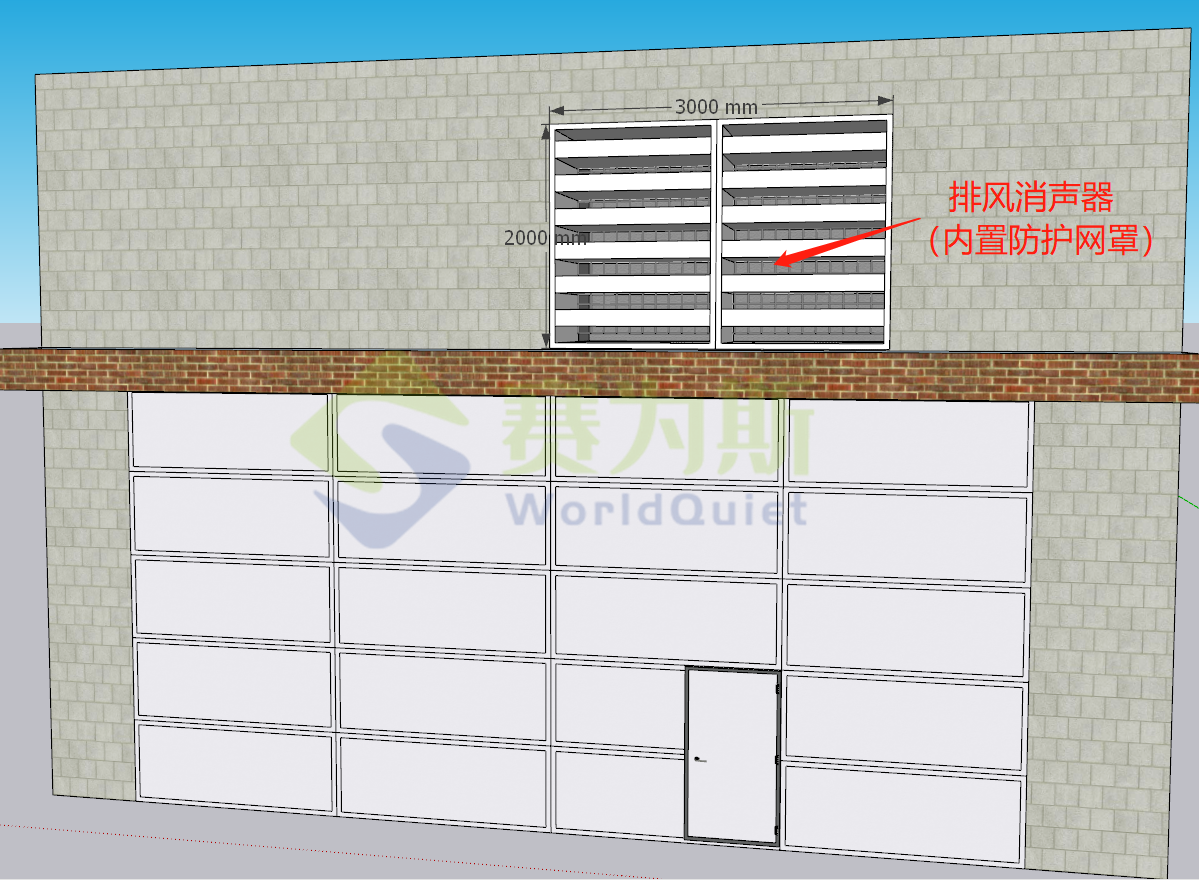

参考标准规定以及业主要求，本次治理的目标为：排除其他干扰，排风口下方噪声不高于60dB（A）。
降噪方案一览：
现有散热系统不能使变压器所散发的热量快速排出变压器室，风机的布置方式使散热器所散发的热量向下和向上流动，没有足够的动力使热量通过变压器室墙壁百叶窗和楼顶排气扇排出，此次改造将采用新型散热器提高散热面积，更改原有风机布置方式并更换大功率风机，同时改善散热器热量引排方式，在散热器外部加装引排风筒，通过风机吹风和抽排的方式将散热器热量排出变压器室。
（1）将变压器散热器风机更换大功率风机，共有四台。

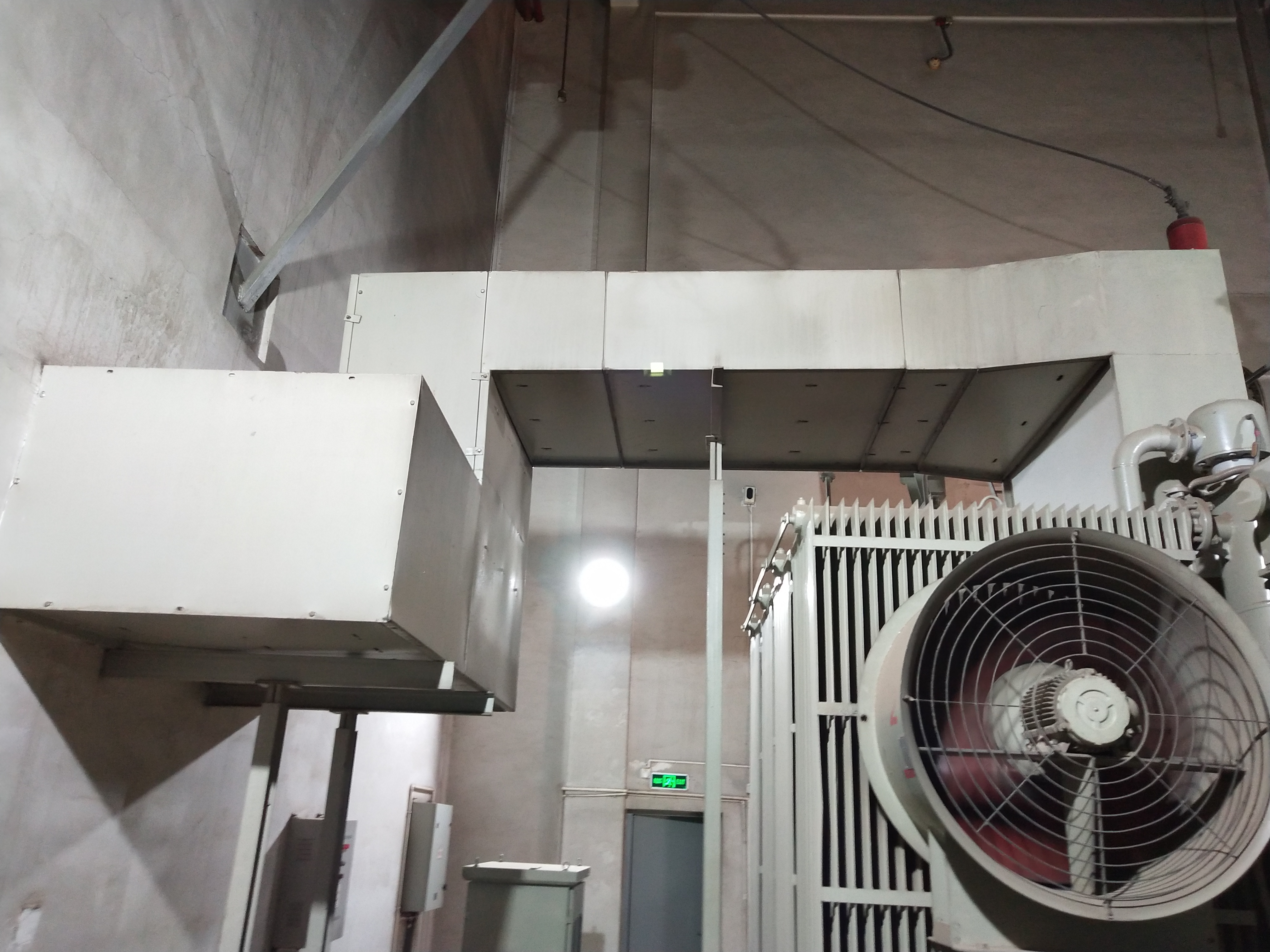

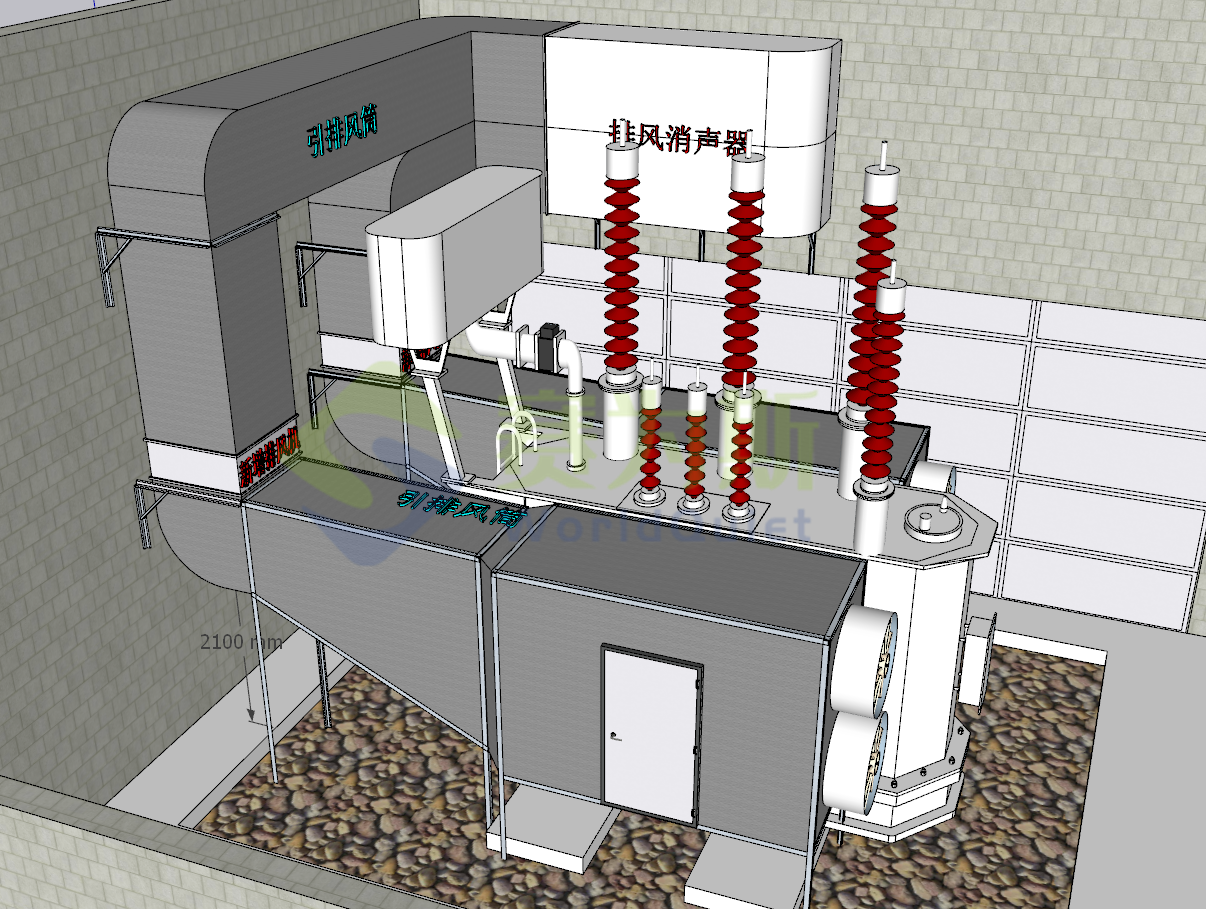

（2）改善散热器热量引排方式，在散热器外部加装引排风筒，将散热器整体包裹，通过风机吹风和抽排的方式将散热器热量排出变压器室。新增2台抽排风机，风量为18000m3/h，单独设置在引排风筒内，可独立拆卸安装检修。引排风筒由镀锌风管组成，外加保温层，保证热量高效排除室外，在变电室通道处预留空间，可满足人员正常通行。风管管内风速控制在9m/s左右，可有效控制气流再生噪声。引排风筒以钢结构为骨架，整体进行接地处理。同时在散热片引排风筒处开设检修门，可方便快速观察检修。
