某医院设备机房降噪设计方案与处理措施

文章出处：技术资讯网责任编辑admin 阅读量：发表时间：2021-03-09 16:18

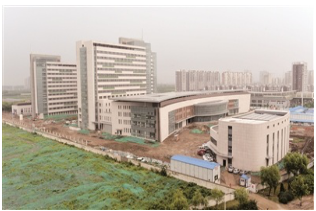

某儿童医院占地面积8.3万平方米，总建筑面积15万平方米，规划设计门诊量5000人次，急诊2000人次，总床位1200张，是集医疗、科研、康复、预防为一体的现代化大型儿童疾病治疗中心。

1 设计工作范围
1.1设备机房主体噪声振动控制
某儿童医院建筑的设备机房，电梯井机等噪声振动控制设计。
1.2附属建筑噪声振动控制
某儿童医院变配电等各辅助设备的噪声振动控制设计。
2设计内容和具体步骤
儿童医院这样要求较为严格的医院，其噪声振动控制是一项甚为繁复庞杂的系统工程，必须统筹兼顾地在不同节点高效完成相关的设计，使其能够达到相关规范规定的标准。
2.1方案设计阶段
（1）及时对总体方案进行噪声振动控制方面的可行性和制约要素的专业评估分析，根据各敏感房间室内噪声允许标准（设计目标）和估算设备噪声源强，评估分析吸声、隔声设计的可行性。
（2）对各敏感区域噪声振动控制目标提出咨询建议，初步构想吸声系统的大致布局，对总体提出包括设备选型，系统布局，建筑隔声，机房降噪等在内的设备机房噪声振动控制设计建议。
（3）对有问题的部分及时反馈建设性的调整意见和建议。

2.2初步设计阶段
（1）就空气声和结构声隔声标准，室外环境噪声标准，室内最大允许背景噪声，设备机房最大允许噪声级，楼板的最大允许撞击声压级，门窗隔声，设备隔振降噪，建筑设备隔振等随时与设计人员进行沟通咨询，给出相关设计建议。
（2）根据初步设计方案、设备选型清单和我方的噪声治理专业经验，初步评估确定各设备噪源声强，对相关噪声，振动源强大的设备机房提出声学方面的技术和要求，做特殊处理做法。
（3）完成建筑隔声，设备基础减振等方面的配套设计；变配电设备等各辅助设备的减振，吸隔声等综合处理对策方案。
2.3施工图设计阶段
通过结合各方面的讨论，实验，噪声控制方式做为内部墙壁吸声和地面隔声减振两方面实施。

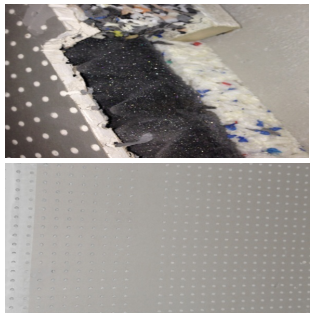

2.3.1内部墙壁吸声
（1）在墙体或结构楼板上架设20*20的木龙骨，龙骨与墙体（顶板）采用弹性连接，加10mm厚减振垫。

（2）龙骨中间填充30mm厚粒子型隔声减振材。

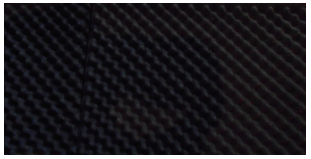

（3）隔声减振材外贴50mm厚NRPU聚氨酯发泡吸音材。

（4）吸音材外贴开孔防火石膏板。

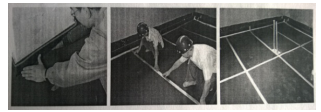

2.3.2地面隔声减振
（1）在隔声材料施工前，要清理地面，尽量避免地面上的杂物对隔声材料造成损坏。
（2）隔声材料要预先做好修边处理，如有缺陷要用裁刀切齐；接缝用热风枪进行焊接或用铝箔专用胶带50mm宽封严。

（3）四周与墙交界处隔声材料要将上层的混凝土垫层与墙体隔开，以保持良好的隔声效果。

（4）铺好50mm厚NRFX交联聚烯烃发泡减振材后，上面铺设80mm厚混凝土垫层。
（5）房间面积超过6㎡时，混凝土垫层内须依据地面承载做配筋处理。

2.3.3在进行施工图设计过程中，及时给予噪声振动控制方面的专业技术支持；协助进行建筑隔声，设备基础隔声减振等结构设计工作。
2.3.4对噪声振动控制初步设计方案中提出的消声装置占位、附加阻力损失影响进行综合专业审核。
2.4现场施工阶段
（1）对施工单位进行技术交底和施工技术辅导以及施工现场阶段性噪声振动控制监理工作。
（2）根据施工现场反馈和相关专业协调需求对具体设计方案进行必要的变通性调整。
（3）产品生产、出厂、对产品质量等进行严格检查、检验。
（4）在工程中、后期进行必要的现场声学测试和技术保证工作.
3 竣工噪声测试
经竣工调试后，设备机房内噪声源强最高可达88.6dB，其频谱特性呈现出典型的中、低频特性。经过隔吸声处理后，噪声源强降至57dB，低于国家有关规定噪声限量值。

4 结语
通过上述隔声减振做法，明显降低了室内的噪声和振动，经检测，达到了有关规定的噪声级以下。同时，对敏感房间进行特殊做法，将墙体和龙骨与吸音减振材之间留有一定的空气层，达到更好的隔声效果。
本工程治理后，已取得极好的效果，通过本工程的实施，对高档会所，小区，住宅区，宾馆等工程提供了借鉴方案。同时针对此类工程的设计及实际施工，在现场进行改造、噪声设备建成后治理难度均较大，在噪声治理企业设备进场前或者选型过程中及早进入，则从工程造价、工程施工难度、工程降噪效果等方面均有更大的提升。
