豆浆机降噪技术浅析

文章出处:技术资讯 网责任编辑admin 阅读量: 发表时间:2021-02-26 12:52
近年来豆浆机逐渐走进千家万户,由于豆浆机在制浆过程中辐射较大噪声(30cm处瞬时最大A声级局部可达85dB),对家庭成员日常休息、学习特别是睡眠会产生较大干扰。
针对某品牌豆浆机制浆噪声较大这一实际,在对豆浆机制浆噪声和振动信号进行系统测试分析基础上,对其进行了系统减振降噪设计,并对降噪效果进行了测试。仅简述其中的一些初级降噪措施及其降噪效果。
测试环境与仪器设备
测试在隔声效果较好的硬壁测量室中进行,背景噪声低于30dBA,所用主要仪器设备如下:Head-DEBU数据采集系统;BSWA-MPA201传声器;安装有ArtemiS10.0声学分析软件的电脑。
测试方法
将豆浆机置于牢固的测试台面上,共设置2个测点,各测点传声器高度与豆浆机顶盖高度一致,1#传声器距离豆浆机底座外沿30cm,2#传声器距离豆浆机中心轴线1.5m。豆浆机选择“倍浓豆浆”模式,食材水比为“90g干黄豆+1210ml水”,采集整个制浆过程的噪声。
测试结果
利用ArtemiS10.0声学分析软件对采集的噪声样本进行处理分析,两测点处的等效连续A声级和最大A声级见表1。
豆浆机降噪技术浅析
噪声来源及传播途径分析
豆浆机结构如图1所示。
豆浆机降噪技术浅析
噪声来源分析
豆浆机制浆时产生的噪声主要来源如下:
(1)豆浆机制浆过程中,机头电机转动噪声、机头刀片搅水噪声、刀片打豆噪声以及水流漩涡噪声;
(2)豆浆机制浆过程中,食材和水流激励内胆振动辐射的噪声、机头振动通过水流耦合到内胆引起内胆振动辐射的噪声、机头和内胆振动传递到豆浆机外壳和底座引起外壳和底座振动辐射的噪声;
(3)豆浆机振动通过底座传递到豆浆机所在台面,引起台面振动辐射的噪声。
传播途径分析
这些噪声源辐射的噪声,可通过以下途径向外传播:
(1)电机转动噪声、刀片搅水噪声、刀片打豆噪声、水流漩涡噪声以及内胆内壁振动噪声,经豆浆机顶盖上设置的蒸汽口及机头与杯体间的缝隙向外传播;
(2)上述噪声透过内胆和外壳以透射声能形式向外传播;
(3)内胆外壁振动噪声、外壳内壁振动辐射的噪声经底座上的空隙向外传播,以及透过外壳与底座向外传播;
(4)外壳外壁振动噪声、机头外壁振动噪声、台面振动噪声直接向四周传播。
降噪方案设计
底座加装隔振垫
在豆浆机底座增加一块隔振垫,打磨豆浆时放置于豆浆机和台面之间,可将机身振动能量加以吸收,使之传递到台面上的振动能量减小,有效降低台面激发的二次噪声,示意图见图2。
豆浆机降噪技术浅析
内胆外侧加阻尼硅胶

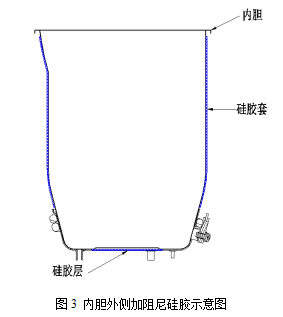

用耐高温、阻尼系数较高且环保的硅胶制作一厚度为3mm的硅胶套,紧套在内胆外侧加热器以上部位,同时在内胆底部正中央加热器空余部位粘贴一层厚度为3mm的硅胶层。利用硅胶高分子的粘弹性来吸收内胆外壳振动能量,将其转变为热能并耗散掉,从而有效降低内胆外壳表面振动向外辐射的噪声,示意图见图3。
外壳内侧衬贴纤维状多孔吸声材料
在内胆加热器1cm以上区域的外壳内壁,衬贴一层厚度为2~5mm不等的耐高温纤维状多孔吸声材料。声波入射到纤维状多孔吸声材料孔隙,引起孔隙中空气和材料纤维振动,通过摩擦和粘滞阻力做功,将声能转变成热能,达到降噪目的,示意图见图4。
豆浆机降噪技术浅析
加强机头与杯体间的密封性

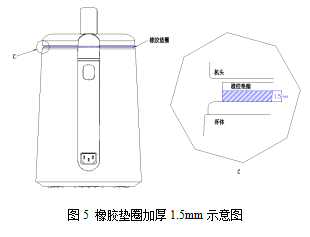

现有结构存在机头与杯体间密封不良的问题,缝隙对壳体隔声性能影响较大,为此将机头与杯体间橡胶密封垫圈加厚1.5mm,示意图见图5。
豆浆机降噪技术浅析
实际降噪效果检验
将上述初级降噪措施应用于豆浆机,并制作成样机对其降噪效果进行测试,结果见表2。
豆浆机降噪技术浅析
测试结果表明,对豆浆机采取上述初级降噪措施后,距豆浆机30cm处测点等效连续A声级降低了4.9dBA,最大A声级降低了3.8dBA;1.5m处等效连续A声级降低了4.9dBA,最大A声级降低了4.1dBA,降噪效果较为显著。
豆浆机,减振,降噪
