科普丨冷却塔的组成、分类与选型

文章出处:技术资讯 网责任编辑admin 阅读量: 发表时间:2021-04-20 14:18
我们对冷却塔的噪声治理比较擅长,经手过许多冷却塔降噪案例,今天集中对冷却塔的组成分类鱼选型做介绍,科普科普。

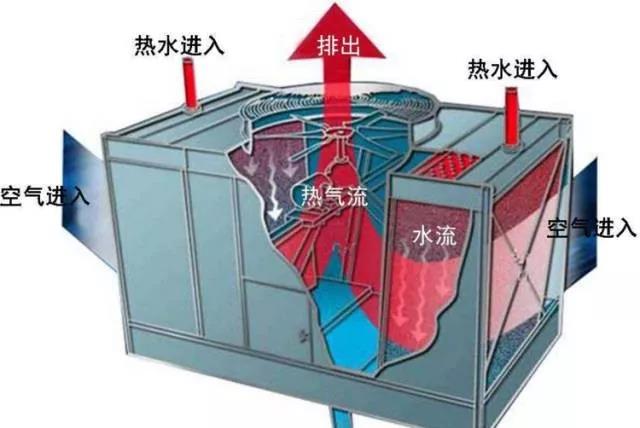

冷却塔是利用空气同水的接触(直接或间接)来冷却水的设备。是以水为循环冷却剂,从一个系统中吸收热量并排放至大气中,从而降低塔内温度,制造冷却水可循环使用的设备。
科普丨冷却塔的组成、分类与选型
冷却塔的结构组成及功能:
支架和塔体:外部支撑;
填料:为水和空气提供尽可能大的换热面积;
冷却水槽:位于冷却塔底部,接收冷却水;
收水器:回收空气流带走的水滴;
进风口:冷却塔空气入口;
百叶窗:平均进气气流,保留塔内水分;
冷却塔原理——组成:
淋水装置:将冷却水喷出;
风机:向冷却塔内送风;
轴流风扇用于诱导通风冷却塔;
轴流/离心风扇用于强制通风冷却塔。

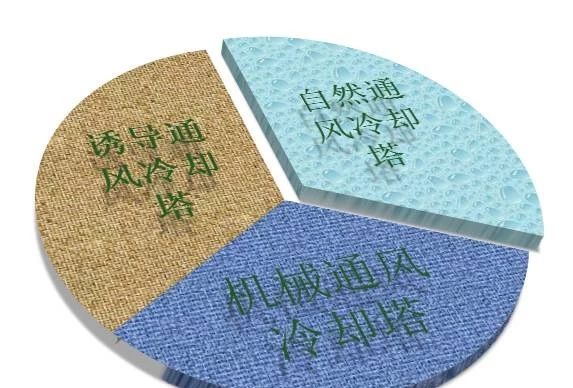

冷却塔的种类:自然通风冷却塔、自然通风、机械通风冷。
科普丨冷却塔的组成、分类与选型
冷却塔的选型
应测量的参数:空气湿球温度、空气干球温度、冷却塔进水温度、冷却塔出水温度、排气温度、泵和电机运行参数、水流速度、空气流速;
运行参数:冷却水温差、冷幅、效率、冷却塔容量、补给水量、冷却水流量、选型、冷却塔选型设计问题。

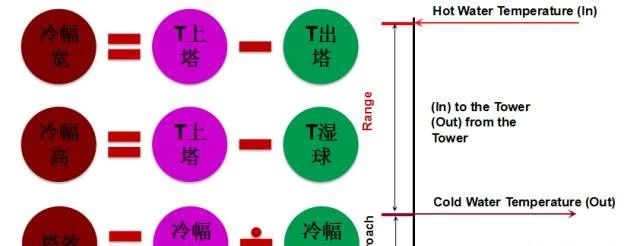

1.冷却水温差:入口温度—出口温度大温差 = 高性能
2.冷幅:冷却塔出水温度与入口空气湿球温度的差值:小冷幅 = 高性能
3.效率:
科普丨冷却塔的组成、分类与选型
4. 冷却塔容量
冷却塔容量单位为“千卡每小时”或者“冷吨”。
冷却塔容量=冷却水质量流量×水的比热容×温差。
大容量=高性能
5.补给水量计算
蒸发损失水量(E)
E = Q/600 =(T1-T2)×L/600
E 代表蒸发水量 (kg/h) ;
Q代表热负荷(Kcal/h);
600代表水的蒸发潜热(Kcal/h);
T1代表入水温度(℃);T2代表出水温度(℃);
L代表循环水量(kg/h)。
飞溅损失水量(C):冷却塔之飞溅损失量依冷却塔设计型式、风速等因素决定之。一般正常情况下,其值约等于循环水量的0.1~0.2%左右。
定期排放水量损失(D):定期排放水量损失须视水质或水中固体浓度等因素决定之。一般约为循环水量之0.3%左右。
M=E+C+D
蒸发损失水量(E),飞溅损失水量(C),定期排放水量损失(D)。
冷却塔用于空调时,温度差设计在5℃,此时冷却塔所须之补给水量约为循环水量的2%左右。
6.冷却水流量
K·Q=C·M·ΔT
K:估算系数
Q:机组最大制冷量
C:水的比热容
ΔT:供回水温差
M:冷却水质量流量
压缩式制冷机组最大制冷量的1.3倍;
吸收式制冷机组(溴化锂)制冷量的2.5倍。
科普丨冷却塔的组成、分类与选型
7.选型

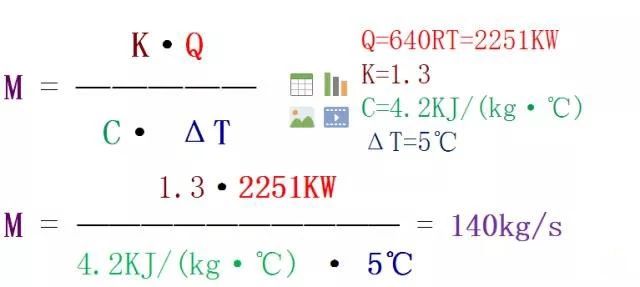

例题:一项用一台PFS640.2XE机组的工程冷却塔水流量和补水量。
补水量m=M·2%=140kg/s·2%=2.8kg/s
科普丨冷却塔的组成、分类与选型
8、冷却塔选型常设计问题
1、冷却塔耗能的决定因素?
答:风机功率,冷却水流量,冷却水补水量?
2、冷却塔的温度工况,什么温度下效率经济型好?
答:冷却塔的进水温度根据使用情况的不同有所不同,例如中央空调冷凝器的出水温度一般为30-40℃,而冷却塔的出水温度一般为30℃。冷却塔理想冷却温度(回水温度)最佳温度为高于湿球温度2-3℃,这个值叫“逼近度”,逼近度越小,冷却效果越好,冷却塔越经济。
3、开式和闭式对比
开式:首期的投入比较的少,但是运营成本较高(水耗、电耗)。
闭式:本设备适合在干旱、缺水、沙尘暴频发地区等恶劣环境中使用。能冷却介质多水、油类、醇类、淬火液、盐水及化学液等多种介质,介质无损耗和成份稳定。能耗低。
缺点:闭式冷却塔造价为开放式塔的三倍。
